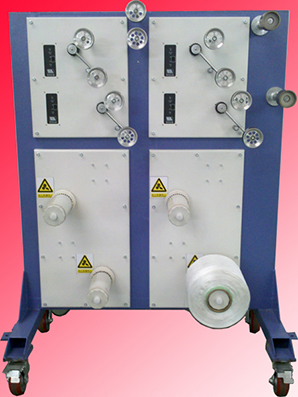

輕型驅動紗架
產品型號 YDA10
張功控制范圍 10~1000g
張力控制精度 ≤±5%
工作速度 0.5-150m/min
張功控制范圍 10~1000g
張力控制精度 ≤±5%
工作速度 0.5-150m/min
產品應用
適用于芳綸紗、玻璃纖維、碳纖維等紗錠的高精度可控張力放卷。 它也適用于大小張力和低速和高速放卷的要求。
運作過程
紗綻通過導絲輪開卷，旋轉切線放紗，然后進入張力控制系統，再經過鋁合金導絲輥進行導絲集絲，然后進入后續設備。放卷通過電機驅動，矢量控制器控制，傳感器感應張力，形成閉環控制系統。
運作過程
紗綻通過導絲輪開卷，旋轉切線放紗，然后進入張力控制系統，再經過鋁合金導絲輥進行導絲集絲，然后進入后續設備。放卷通過電機驅動，矢量控制器控制，傳感器感應張力，形成閉環控制系統。
結構及組成
結構及組成
由架體、錠軸、張力控制、分絲導絲四大部分組成；紗錠布置為單面結構，根據實際要求進行組合排列
結構設計靈巧
簡單塑模錠軸結構，方便紗錠裝卸，可大大節約更換紗錠時間。
結構緊湊，節省空間，根據實際需要靈活放置。
可以根據使用特點和客戶需求進行各類布局設計。
張力閉環控制
電機驅動錠軸旋轉切線放卷。
傳感器感應張力變化，反饋給變頻器。
變頻器接收張力變化信號，控制電機放卷速度。
放卷精度高，張力平穩，控制精度≤±3 %
良好的導絲設計
合理的開卷距離，最大程度減小開卷角度同時節省空間
每根絲都有自己的路徑，不蹭絲不傷絲
所有導絲元件均為轉動件，表面光滑耐磨不傷絲
產品優勢
閉環控制，張力控制精度高；
大、小張力，高、低速放卷均可設計滿足，適用范圍廣；
張力均勻可調，不蹭絲、不傷絲；
結構設計靈巧，使用方便
客戶認為采用賽奧輕型驅動紗架，操作簡便，控制精度高，能滿足各種工藝需求，性能同比進口設備，但是成本較低，性價比非常高。
技術參數
| 張力控制精度 | ≤±5% |
| 張力控制范圍 | 10-1000克 |
| 張力控制方式 | 電機驅動放卷 |
| 速度范圍 | 0.5-150m/min |
| 紗管內徑 | 76、94mm |
| 紗管長度 | 290、350mm |
| 紗管材質 | 紙管、塑料管 |
| 紗錠外徑（最大） | φ300mm、 |
| 往復長度 | 250mm |
| 紗錠重量（最大） | 10公斤 |
| 集紗面寬度 | 根據客戶要求而定 |
| 集紗面高度 | 根據客戶要求而定 |
| 設備顏色 | 根據客戶要求而定 |
產品圖集
